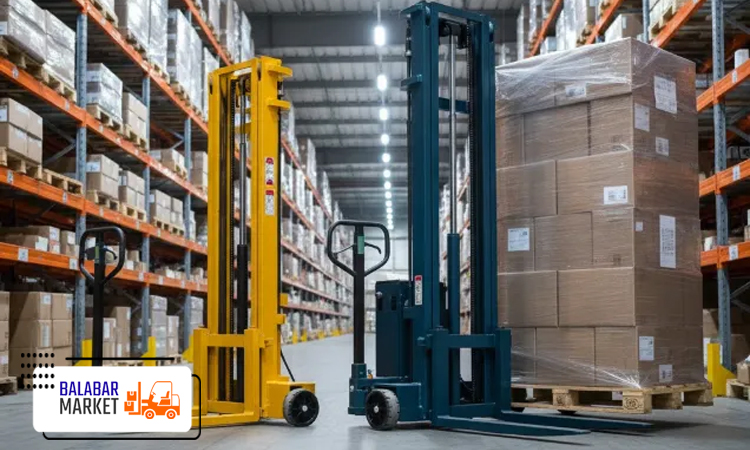

ابعاد استاندارد استاکر؛ چطور مطمئن شویم دستگاه در آسانسور جا می شود؟

خرید یک تجهیز بالابری قدرتمند تنها نیمی از مسیر تجهیز انبار است؛ نیمه ی دیگر و شاید مهم تر، اطمینان از قابلیت تردد آن در فضاهای محدود عملیاتی است. بزرگترین اشتباه، خرید استاکر بدون اندازه گیری دقیق دهانه آسانسور، سقف راهروها یا ارتفاع ورودی وانت است.

بسیاری از خریداران تنها به پارامتر «حداکثر ارتفاع بالابری» توجه می کنند، در حالی که پیش از سفارش، باید ابعاد حالت جمع شده دکل را با فضای لجستیکی خود تطبیق دهید. تصور کنید دستگاهی با قابلیت بالابری ۳ متر خریداری کرده اید، اما به دلیل ارتفاع بلند دکل در حالت بسته، حتی نمی توانید آن را از درب ورودی انبار عبور دهید یا وارد آسانسور حمل بار کنید.

این عدم تطابق ابعادی می تواند منجر به هزینه های سنگین مرجوعی یا تغییرات اجباری در معماری انبار شود. در این مقاله، به بررسی ابعاد کلیدی استاکرهای دستی و نیمه برقی می پردازیم تا به شما کمک کنیم پیش از نهایی کردن خرید، نقشه ی مسیر حرکت دستگاه را در ساختمان خود ترسیم کنید.

ارتفاع دکل در حالت بسته و اهمیت آن در عبور از درها

یکی از مفاهیم حیاتی که اغلب با ارتفاع بالابری اشتباه گرفته می شود، «ارتفاع در حالت بسته» (Collapsed Height) است. اگرچه ممکن است ارتفاع نهایی بالابری دستگاه شما ۳ متر باشد، اما باید بدانید که دکل استاکر در حالت کاملاً جمع شده نیز ارتفاع قابل توجهی دارد. به طور معمول، برای یک استاکر با کورس ۳ متر، ارتفاع خودِ دستگاه در حالت جمع شده حدود ۲ متر و ۱۰ سانتی متر است.

این دقیقاً همان نقطه ای است که خریدار باید ارتفاع کوتاه ترین درگاه مسیر حرکت یا ورودی کابین آسانسور را اندازه بگیرد. بسیاری از درب های استاندارد کارگاهی ارتفاعی معادل ۲۰۰ تا ۲۱۰ سانتی متر دارند که در مرز عبور استاکرهای معمولی قرار می گیرند. اگر سقف آسانسور یا درب ورودی شما کوتاه است، باید به دنبال مدل هایی با “دکل دو مرحله ای” یا “سه مرحله ای” باشید که در حالت بسته، ارتفاع کمتری دارند.

همچنین توجه داشته باشید که در زمان عبور از رمپ ها یا سطوح شیب دار، زاویه دکل نسبت به افق تغییر می کند و ممکن است بالاترین نقطه دکل با سقف برخورد کند. بنابراین، همیشه یک فاصله ایمنی (تلورانس) حداقل ۵ تا ۱۰ سانتی متری میان بلندترین نقطه دستگاه و سقف راهروها در نظر بگیرید تا از آسیب به سازه و دستگاه جلوگیری شود.

طول کل دستگاه و مانورپذیری در کابین آسانسور حمل بار

مسئله بعدی که مانور دستگاه را در فضاهای بسته به چالش می کشد، طول کل دستگاه (Overall Length) است. برای اینکه بدانید دستگاه در آسانسور جا می شود یا خیر، باید مجموع طول شاخک و طول بدنه را محاسبه کنید. توضیح می دهیم که طول شاخک استاندارد معمولاً ۱۱۵ سانتی متر است که به علاوه بدنه پمپ و دستگیره (حدود ۵۰ تا ۶۰ سانتی متر)، مجموعاً فضایی در حدود ۱۷۰ تا ۱۸۰ سانتی متر را اشغال می کند.

آیا در آسانسورهای معمولی کارگاهی جا می شود یا خیر؟ پاسخ این سوال در ابعاد داخلی کابین شما نهفته است؛ اکثر آسانسورهای باری صنعتی ابعادی بیش از ۲ متر دارند، اما در آسانسورهای نفربر-باری قدیمی، این طول می تواند به یک گلوگاه تبدیل شود.

علاوه بر طول مستقیم، “عرض کل” دستگاه نیز اهمیت دارد. عرض شاسی استاکرها معمولاً بین ۷۰ تا ۸۵ سانتی متر است که به راحتی از درب های ۹۰ سانتی متری عبور می کند. اما نکته طلایی در مانورپذیری داخل آسانسور، «شعاع گردش» است. استاکر برای اینکه بتواند داخل کابین بچرخد یا در راهروهای باریک تغییر جهت دهد، به فضایی بیش از طول فیزیکی خود نیاز دارد.

اگر عمق آسانسور شما دقیقاً هم اندازه طول دستگاه باشد، اپراتور مجبور است دستگاه را به صورت کاملاً مستقیم وارد و خارج کند که این کار در فضاهای شلوغ انبار بسیار دشوار خواهد بود.

بهترین مدل های استاکر برای جابه جایی با نیسان و وانت بار

برای توزیع کنندگانی که استاکر را با ماشین جابه جا می کنند یا پیمانکارانی که نیاز دارند دستگاه را بین پروژه های مختلف جابه جا کنند، انتخاب مدل مناسب حیاتی است. در جابه جایی با نیسان و وانت بار، محدودیت اصلی مربوط به ارتفاع دیواره ها و مرکز ثقل دستگاه است. کدام مدل ها دکل کوتاه تری دارند؟

معمولاً استاکرهای ۱.۶ متری (تک دکل) بهترین گزینه برای حمل با خودروهای باری سبک هستند؛ چرا که ارتفاع دکل آن ها در حالت بسته حدود ۱۹۰ سانتی متر است و خطر برخورد با پل های عابر پیاده یا تابلوهای شهری در پشت وانت بسیار کمتر است. برخی از مدل های پیشرفته نیز قابلیت خواباندن دستگیره یا حتی در موارد خاص، امکان جدا کردن پمپ از شاسی را دارند تا در فضای کمتری جای بگیرند.

اما برای حمل ایمن، توصیه می شود از استاکرهایی استفاده کنید که دارای نقاط اتصال مخصوص برای تسمه های مهار (Ratchet Straps) روی شاسی هستند. وزن استاکر دستی به تنهایی حدود ۱۸۰ تا ۲۵۰ کیلوگرم است و در صورت عدم مهار صحیح در پشت نیسان، در ترمزهای ناگهانی می تواند به یک وزنه خطرناک تبدیل شده و شیشه عقب خودرو را درهم بشکند.

انتخاب استاکرهایی با پایه پایداری عریض (Wide Straddle) برای حمل و نقل جاده ای اولویت دارد، زیرا تعادل بهتری روی کفی خودرو دارند.

جدول ابعاد کلیدی برای بررسی قابلیت تردد استاکر

در این جدول به بررسی قابلیت تردد استاکر پرداخته و استاکرهای مختلف را با هم مقایسه می کنیم:

سخن پایانی

اندازه گیری دقیق محیط، ارزان ترین و هوشمندانه ترین کاری است که می توانید قبل از خرید استاکر انجام دهید. به یاد داشته باشید که استاکر یک دستگاه صلب است و هیچ گونه انعطافی در برابر ابعاد فیزیکی محیط شما ندارد. با تطبیق دادن «ارتفاع دکل در حالت بسته» با کوتاه ترین ورودی ها و «طول کل دستگاه» با عمق آسانسور، از بروز مشکلات عملیاتی در روز تحویل جلوگیری کنید.

همیشه اولویت را به مدلی بدهید که علاوه بر قدرت بالابری، آزادی عمل کافی برای مانور در گلوگاه های انبار شما را داشته باشد. اگر در مورد ابعاد دقیق دستگاهی تردید دارید، حتماً از فروشنده بخواهید نقشه فنی (Technical Drawing) دستگاه را در اختیار شما قرار دهد.

سوالات متداول

1. آیا امکان سفارش استاکر با ابعاد دکل سفارشی (کوتاه تر) وجود دارد؟
   بله، در بسیاری از کارگاه های تخصصی مانند بالابرمارکت، امکان کوتاه کردن دکل برای عبور از سقف های بسیار پایین (مانند زیرزمین ها) به صورت سفارشی وجود دارد.

2. شعاع گردش استاکر دستی ۱ تن چقدر است؟
   شعاع گردش معمولاً حدود ۱۳۵ تا ۱۴۵ سانتی متر است، به این معنی که برای یک چرخش ۱۸۰ درجه کامل، حداقل به راهرویی با عرض ۱۷۰ سانتی متر نیاز خواهید داشت.

3. وزن خودِ دستگاه برای ظرفیت آسانسور چقدر باید در نظر گرفته شود؟
   وزن خودِ استاکر دستی بین ۱۸۰ تا ۲۸۰ کیلوگرم است؛ بنابراین اگر قصد دارید ۱ تن بار را با آن داخل آسانسور ببرید، ظرفیت آسانسور شما باید حداقل ۱۳۰۰ کیلوگرم باشد.
