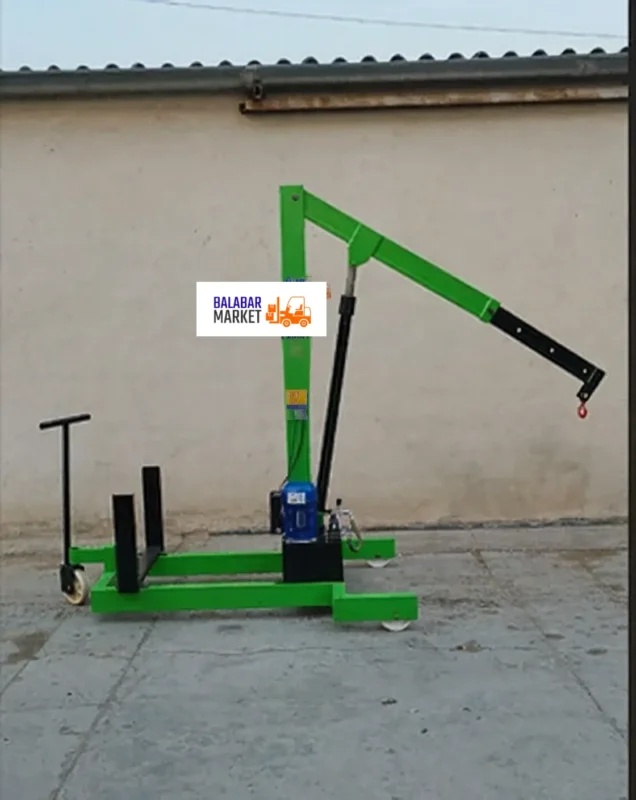

جرثقیل کارگاهی برقی

جابجایی قطعات سنگین در فضاهای صنعتی و تعمیرگاهی همواره با چالش های ایمنی و محدودیت های فضا همراه است. بسیاری از قطعات صنعتی مانند انجین خودروها، قالب های تزریق پلاستیک، پمپ های سنگین و قطعات تراشکاری روی پالت های استاندارد قرار ندارند و لیفتراک یا جک پالت امکان دسترسی و بلند کردن مستقیم انها را از سطح زمین ندارد.

جرثقیل کارگاهی برقی به عنوان یک راهکار مهندسی دقیق، ترکیب پایداری شاسی فلزی چرخ دار با قدرت محرکه مکانیکی و الکتریکی را در اختیار کارگاه ها قرار میدهد تا بارهایی با تناژ مختلف را بدون فشار فیزیکی به اپراتور، در ارتفاع ایمن جابجا و تخلیه کنند.

جرثقیل کارگاهی برقی چیست و چگونه کار می کند؟

جرثقیل برقی کارگاهی نوعی دستگاه جابجایی بار صنعتی است که برای محیط های مسقف و بسته نظیر کارگاه های ماشین کاری، سوله های مونتاژ، خطوط تولید و تعمیرگاه های مرکزی طراحی شده است. این دستگاه معمولا از یک شاسی فلزی مقاوم، دکل اصلی، بازوی متحرک (بوم تلسکوپی)، پایه های چرخ دار و سیستم بالابری برقی تشکیل میشود.

برخلاف سیستم های کاملا دستی که اپراتور نیاز به استفاده مداوم از پمپ هیدرولیک پدالی یا اهرم دستی دارد، در مدل برقی فرایند بالابری و فرود قلاب از طریق موتور الکتریکی (وینچ برقی زنجیری یا سیم بکسلی) یا پاورپک هیدرولیکی برقی انجام می گیرد. اپراتور به کمک یک کلید بالابر (ریموت سیمی یا بیسیم) می تواند با بالاترین دقت میلی متری بار را از کف زمین بلند کرده و روی میز کار، داخل کفی وانت یا درون محفظه خودرو قرار دهد.

جدول مشخصات فنی و استاندارد های عمومی جرثقیل کارگاهی برقی

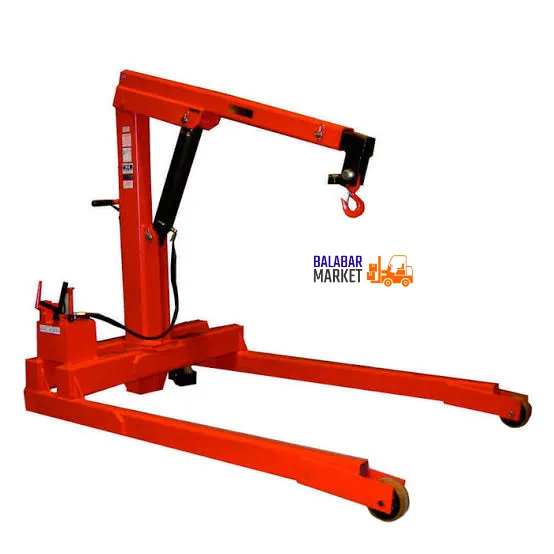

سازه و معماری مکانیکی جرثقیل برقی کارگاهی

طراحی سازه ای این دستگاه به گونه ای است که مرکز ثقل بار را در محدوده بین چرخ ها مهار کند تا تعادل دستگاه در حین جابجایی کاملا حفظ شود:

1. پایه های جلویی تاشو یا بازشو: در بسیاری از مدل های کارگاهی، پایه ها به گونه ای طراحی می شوند که قابلیت جمع شدن دارند. این مزیت باعث می شود دستگاه در زمان های عدم استفاده کمترین فضای انبارداری را اشغال کند.
2. بوم تلسکوپی چند مرحله ای: بازوی افقی دستگاه امکان تنظیم در چند موقعیت طولی مختلف را دارد. روی هر موقعیت، ظرفیت مجاز حمل بار درج شده است.
3. چرخ های دوبل پلی اورتان یا چدنی: معمولا از ۴ تا ۶ چرخ صنعتی برای تقسیم بار استفاده می شود. چرخ های عقب گردان و مجهز به ترمز قفل شونده هستند تا مانع از حرکت ناخواسته دستگاه حین بلند کردن بار شوند.
4. شاسی مقاوم فولادی: برای ساخت ستون ها و تیرک ها از تیرآهن های استاندارد، قوطی های صنعتی ضخیم و صفحات فولادی با مقاومت بالا در برابر تنش های برشی و خمشی استفاده می شود.

مهم ترین کاربردهای جرثقیل کارگاهی برقی در صنایع

جرثقیل های کارگاهی برقی به دلیل نداشتن گازهای آلاینده، صدای بسیار پایین و توانایی مانور در راهروهای باریک، کاربرد گسترده ای در بخش های مختلف تولیدی و خدماتی دارند:

• تعمیرگاه ها و مراکز معاینه فنی: پیاده سازی و نصب موتور انواع خودروهای سواری، سنگین، دیزلی و ماشین آلات راهسازی بدون آسیب به بدنه
• کارگاه های تراشکاری و فرزکاری: بارگذاری قطعات خام فولادی و چدنی سنگین بر روی مرغک و گیره ماشین آلات CNC
• خطوط قالب بندی و تزریق پلاستیک: نصب، جداسازی و انتقال قالب های پرس سنگین بدون تکان های ناگهانی
• انبارداری قطعات فله و بدون پالت: بارگیری لوله ها، رول های ورق، جعبه های ریخته گری و تجهیزاتی که کفی پالت ندارند.
• صنایع آب و فاضلاب و نفت و گاز: سرویس، بالابری و جایگذاری پمپ های شناور، شیرآلات سنگین صنعتی و الکتروموتورها در چاله ها و مخازن

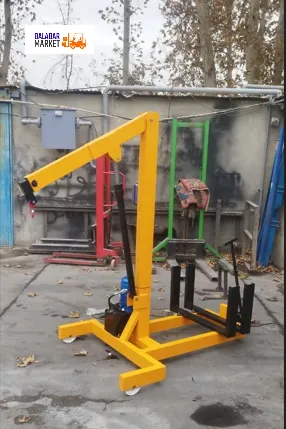

مقایسه مکانیزم سیم بکسلی و زنجیری در وینچ بالابر و جرثقیل کارگاهی

یکی از تصمیم گیری های مهم هنگام سفارش دستگاه، انتخاب مکانیزم کششی آن است:

سیستم زنجیری

سیستم های زنجیری برای تناژهای رایج کارگاهی (از ۱ تن تا ۵ تن) بهترین انتخاب هستند. زنجیرهای فولادی گالوانیزه آلیاژی گرید ۸۰ در اثر پیچش تغییر شکل نمی دهند، فضای کمی اشغال می کنند و افتادن حلقه ها داخل دنده ها حرکتی کاملا نرم، بدون ضربه و عمودی فراهم می سازد.

سیستم سیم بکسلی

سیم بکسل های فولادی بیشتر در مواردی به کار می روند که سرعت کشش بالاتر یا ارتفاع بلند کردن بسیار زیاد مد نظر باشد. این سیستم ها در بارهای تناژ بالا بسیار پرکاربرد هستند، اما نیازمند درام برای جمع شدن کابل بوده و نسبت به سیستم زنجیری ابعاد حجیم تری دارند.

قیمت و راهنمای خرید جرثقیل کارگاهی برقی

پیش از اقدام به خرید و استعلام قیمت در بالابرمارکت، در نظر گرفتن فاکتورهایی مانند ارتفاع مفید سقف تا تاسیسات، نوع برق در دسترس کارگاه اعم از تک فاز یا سه فاز، جنس و ناهمواری کفپوش سالن برای انتخاب متریال مناسب چرخ ها، و عرض مسیرهای تردد میان تجهیزات اهمیت بسیار زیادی دارد؛ زیرا تمامی این موارد به صورت مستقیم بر ظرفیت نامی مورد نیاز، ابعاد نهایی دستگاه و در نتیجه برآورد قیمت تمام شده جرثقیل اثرگذار هستند.

سوالات متداول درباره جرثقیل کارگاهی برقی

آیا برای استفاده از جرثقیل کارگاهی برقی نیاز به ریل کشی سقفی وجود دارد؟

خیر، این دستگاه کاملا پرتابل و زمینی است و روی چرخ های تعبیه شده خود در کف کارگاه جابجا میشود. بنابراین هیچ نیازی به تیرآهن های H سقفی، شاسی کشی سالن و ریل گذاری های گران قیمت ندارد.

چگونه ظرفیت ایمن دستگاه در حین بلند کردن بار محاسبه می شود؟

ظرفیت نامی دستگاه فقط در کوتاه ترین طول بازو معتبر است. روی بدنه بوم تلسکوپی پلاک راهنمایی نصب شده که حداکثر وزن مجاز را در هر حالت بازشدگی مشخص کرده است. هرگز نباید باری سنگین تر از عدد درج شده روی پین انتخابی دکل بلند شود.

تفاوت مدل های با پمپ هیدرولیک و مدل های دارای وینچ برقی چیست؟

در برخی مدل ها، بازوی دکل به وسیله یک جک هیدرولیکی متصل به پمپ و پاورپک برقی بالا و پایین می رود. در مدل های دیگر دکل در زاویه ای ثابت قفل شده و یک وینچ برقی به همراه قلاب و زنجیر عملیات کشش و لیفت را انجام می دهد. انتخاب میان این دو به نوع قطعه و نیاز به زاویه گیری بازو بستگی دارد.

طول عمر و دوره سرویس و نگهداری این دستگاه ها چقدر است؟

به دلیل الکتریکی بودن سیستم و حذف موتورهای احتراقی، استهلاک مکانیکی به شدت پایین است. بررسی هفتگی سلامت قفل قلاب، روانکاری دوره ای زنجیر، بازدید اتصالات هیدرولیکی و تمیز نگه داشتن مسیر چرخ ها تضمین کننده سال ها کارکرد بی نقص دستگاه خواهد بود.

آیا امکان استفاده از دستگاه در حالت تخلیه شارژ یا قطع برق وجود دارد؟

برخی از جرثقیل های کارگاهی برقی مجهز به پمپ هیدرولیکی دستی اضطراری نیز هستند. این ویژگی به کاربر اجازه می دهد تا در مواقع قطعی برق بتواند بار را به آرامی به زمین برساند یا در غیاب جریان برق، فرایند بلند کردن بار را به صورت مکانیکی انجام دهد.
