جک پالت دستی

جابجایی ایمن، سریع و اصولی بار در محیط های صنعتی، انبارها، کارگاه های تولیدی و فروشگاه های زنجیره ای، ستون اصلی مدیریت بهینه زنجیره تامین و لجستیک داخلی به شمار می رود. جک پالت دستی که در ادبیات مهندسی و انبارداری با نام هایی همچون پالت تراک دستی یا لیفتراک دستی نیز شناخته می شود، پرکاربرد ترین و اقتصادی ترین نوع جک پالت به عنوان ابزار مکانیکی هیدرولیکی برای انتقال افقی انواع محموله های پالت دار است.

این وسیله کارآمد با بهره گیری از مکانیزم پمپ هیدرولیک روغنی، نیروی فیزیکی محدود اپراتور را به فشار هیدرولیکی پر قدرت تبدیل می کند تا سنگین ترین بارها بدون نیاز به منبع انرژی خارجی، برق یا سوخت فسیلی، به نرمی از سطح زمین بلند شده و در مسیرهای مورد نظر جابجا شوند. استفاده صحیح از این تجهیزات علاوه بر افزایش چشمگیر راندمان کاری و سرعت انتقال کالا، نرخ آسیب های ارگونومیک به نیروی انسانی نظیر درد های مزمن ستون فقرات و کشیدگی عضلانی را به حداقل ممکن می رساند.

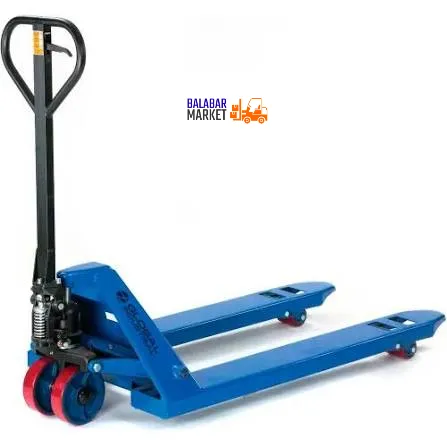

جک پالت دستی چیست و مکانیزم عملکرد هیدرولیک آن چگونه است؟

جک پالت دستی ابزاری مکانیکی با مهندسی دقیق است که برای قرار گیری زیر پالت های استاندارد و بالا بردن آن ها در محدوده ارتفاعی استاندارد طراحی شده است. بدنه این دستگاه از فولاد مقاوم و یکپارچه صنعتی ساخته شده و بخش بالابری آن بر پایه قانون پاسکال در سیستم های هیدرولیک کار می کند. با پمپ کردن دسته ارگونومیک توسط اپراتور، روغن هیدرولیک با فشار زیاد به درون سیلندر پیستون تزریق شده و شفت اصلی پیستون به سمت بالا هدایت می شود. این حرکت عمودی از طریق اتصالات شاسی و میله های انتقال نیرو به چرخ های جلویی انتهای شاخک ها منتقل شده و کل شاسی را به همراه بار بالا می برد.

پس از پایان حرکت و رسیدن کالا به مقصد، اپراتور به سادگی اهرم دستی سه حالته تعبیه شده روی دسته فرمان را در موقعیت تخلیه یا پایین آوردن قرار می دهد. با این عمل، سوپاپ برگشت روغن باز شده و روغن هیدرولیک با کنترلی نرم و یکنواخت به مخزن بازمی گردد تا شاخک ها به آرامی روی زمین قرار گیرند. طراحی ارگونومیک دسته فرمان به گونه ای انجام شده که سه حالت کاری را در اختیار کاربر می گذارد:

1. حالت بالابری (Lift): با حرکت دادن دسته به سمت بالا و پایین، فشار هیدرولیک ایجاد شده و شاخک ها اوج می گیرند.
2. حالت خنثی یا خلاص (Neutral): دسته بدون درگیر کردن پمپ حرکت می کند که این حالت بهترین شرایط برای کشیدن و هدایت دستگاه با کمترین مقاومت است.
3. حالت پایین آوردن (Lower): با کشیدن اهرم به سمت بالا، شیر تخلیه عمل کرده و بار به نرمی پایین می آید.

اجزای اصلی تشکیل دهنده و قطعات کلیدی جک پالت دستی

یک جک پالت دستی استاندارد با کیفیت از کنار هم قرار گرفتن اجزای متعددی تشکیل شده است که هر بخش نقش مهمی در ایمنی و طول عمر مفید دستگاه دارد:

• شاسی و شاخک های باربری: ساختار اصلی از ورق های فولادی فرم دهی شده و تقویت شده تشکیل می شود که مقاومت بالایی در برابر خمش و پیچش زیر بارهای سنگین دارند.
• پمپ هیدرولیک یکپارچه: قلب تپنده دستگاه است که در مدل های مرغوب از چدن ریخته گری یا فولاد آب بندی شده تولید می شود و دارای سیلندر، پیستون، کاسه نمدهای مقاوم و سوپاپ اطمینان فشار است.
• دسته هدایت و فرمان: مجهز به روکش ضد تعریق و ارگونومیک با زاویه گردش مناسب جهت کنترل جهت و هدایت بار با کمترین شعاع گردش ممکن.
• اهرم کنترل سه حالته و سیستم فنربندی: امکان تغییر سریع وضعیت هیدرولیک و بازگشت خودکار دسته به موقعیت عمودی را فراهم می سازد.
• چرخ های هدایت و چرخ های شاخک: شامل چرخ های بزرگ فرمان زیر پمپ و چرخ های کوچکتر در زیر انتهای هر شاخک جهت سهولت در چرخش و تحمل وزن کالا.

جدول مقایسه مشخصات فنی و استاندارد جک پالت های دستی

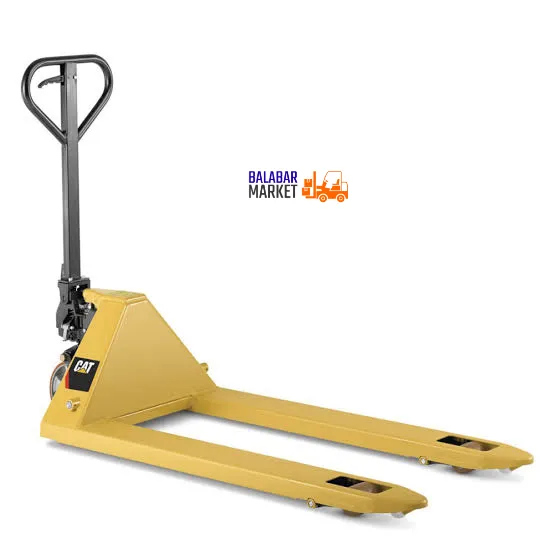

بررسی دقیق انواع جک پالت و مدل های کاربردی

تنوع در ساختار پالت ها، محدودیت های فضایی در انبارهای مختلف و نیازهای ویژه در فرآیند های تولید، سبب طراحی مدل های گوناگونی از این ابزار شده است:

جک پالت دستی استاندارد (عرض ۵۵ سانتی متر)

این مدل رایج ترین ابزار در تمام انبارها و مراکز پخش است. فاصله بیرونی شاخک ها در این مدل ۵۵ سانتی متر بوده و طولی معادل ۱۱۵ سانتی متر دارد که دقیقا منطبق با پالت های یورو با ابعاد ۱۲۰ در ۸۰ سانتی متر ساخته شده است. مدل های استاندارد به سبب تیراژ تولید بالا و دسترسی آسان به قطعات یدکی، بهترین بازدهی اقتصادی را دارند. برای انبارهایی که وزن پالت های آن ها در حدود میانگین قرار دارد، خرید جک پالت 3 تن به عنوان یک انتخاب ایده آل با ضریب اطمینان بالا توصیه می شود.

جک پالت عریض یا پهن (عرض ۶۸ سانتی متر)

در صنایعی که از پالت های غیر استاندارد، پالت های عریض مربعی (مثلا ۱۲۰ در ۱۲۰ سانتی متر) یا پالت های مخصوص کارخانجات کاشی، سرامیک و سنگ استفاده می کنند، مدل های معمولی تعادل لازم را برقرار نمی سازند. جک پالت با عرض ۶۸ یا ۸۴ سانتی متر با ایجاد سطح اتکای عریض تر، مانع از واژگونی بار حین جابجایی می شود.

جک پالت شاخک کوتاه (مدل کوپال یا مانور سریع)

این جک ها شاخک هایی با طول ۸۰ تا ۹۰ سانتی متر دارند. مهمترین کاربرد این مدل، جابجایی بار در راهروهای فوق العاده باریک، فضاهای کوچک کارگاهی و به ویژه بارگیری و تخلیه بار درون کانتینرها، کامیون ها و اتاق بار نیسان است که در آن ها فضای کافی برای دور زدن دستگاه های کشیده وجود ندارد.

جک پالت شاخک بلند

در نقطه مقابل مدل های کوتاه، جک پالت هایی با شاخک های ۱۵۰ تا ۲۵۰ سانتی متری قرار دارند. این تجهیزات برای حمل محموله های یکپارچه طویل مانند ورق های MDF، پروفیل های آلومینیومی، پنل های صنعتی یا حمل همزمان دو عدد پالت در راستای طولی برای افزایش سرعت تخلیه کاربرد دارند.

۵. جک پالت قیچی (میز کار هیدرولیک متحرک)

اگر در خطوط تولید و بسته بندی نیاز به ارتقای سطح بار تا ارتفاع ارگونومیک دارید تا اپراتور بدون خم شدن مداوم قطعات را بردارد، این مدل راهکار نهایی است. جک پالت قیچی با مکانیزم بازوهای ضربدری مقاوم می تواند بار را تا ارتفاع ۸۰ الی ۸۵ سانتی متری بالا ببرد و همزمان به عنوان یک میز کار بالابر در خطوط مونتاژ و باراندازها ایفای نقش کند.

جک پالت سنگین و فوق سنگین

در کارخانجات فولاد، ماشین سازی و صنایع ریخته گری که وزن قطعات و قالب ها بسیار بالا است، مدل های سبک پاسخگوی فشار کاری نیستند. در این محیط های پرفشار، خرید جک پالت 5 تن با شاسی تقویت شده دوبل و پمپ چدنی پرقدرت تضمین کننده ایمنی و عملکرد مداوم بدون دفرمگی بدنه خواهد بود.

جک پالت باسکول دار و ترازو دار

این جک ها با تجهیز به سنسورهای وزن سنجی دقیق و نمایشگر دیجیتال روی بدنه، وزن محموله را به صورت همزمان هنگام بلند کردن نشان می دهند. برخی مدل ها دارای پرینتر داخلی برای چاپ وزن و مشخصات بار هستند که عملیات انبارگردانی و کنترل ورودی و خروجی را به شدت تسریع می کنند.

جک پالت استیل و گالوانیزه

برای محیط های با رطوبت بالا، سردخانه های نگهداری مواد پروتئینی، صنایع داروسازی و کارخانجات لبنی که شستشوی مداوم با مواد شوینده و اسیدی انجام می گیرد، جک های معمولی به سرعت دچار اکسیداسیون می شوند. مدل های ساخته شده از استنلس استیل ۳۰۴ یا پوشش گالوانیزه گرم، مقاومت ۱۰۰ درصدی در برابر زنگ زدگی و آلودگی های بیولوژیک دارند.

جدول راهنمای انتخاب جنس چرخ جک پالت دستی بر اساس نوع کفپوش

چرخ های جک پالت رابط اصلی میان بار و سطح زمین هستند و انتخاب جنس نادرست می تواند به تخریب کفپوش یا سختی در حرکت دستگاه منجر شود:

راهنمای گام به گام و ایمن کار با جک پالت دستی

کار با این ابزار علی رغم سادگی ظاهری، نیازمند رعایت مراحل اصولی برای حفظ سلامت اپراتور و افزایش طول عمر قطعات است:

1. بررسی چشمی پیش از شروع: کف زمین مسیر حرکت را از وجود موانع، براده ها، تسمه ها و تکه های چوب پاک کنید تا چرخ ها مسدود نشوند.
2. بررسی توازن و وزن بار: مطمئن شوید وزن پالت در محدوده مجاز اسمی دستگاه است و بار روی پالت چینش متقارن و یکنواختی دارد.
3. قرار دادن اهرم در حالت پایین: اهرم تخلیه را بالا بکشید تا شاخک ها در پایین ترین ارتفاع ممکن (۸ سانتی متر) قرار گیرند.
4. ورود آرام شاخک ها به زیر پالت: شاخک ها را به صورت کاملا مستقیم به درون دهانه پالت هدایت کنید تا چرخ های شاخک از زیر پالت عبور کرده و دیواره انتهایی به شاسی مماس شود.
5. پمپ کردن هیدرولیک: اهرم را روی حالت بارگیری یا پایین قرار داده و دسته را تا زمانی که پالت کاملا از زمین جدا شود (حدود ۵ تا ۱۰ سانتی متر فاصله برای حفظ تعادل کافی است) بالا و پایین ببرید.
6. حرکت دادن بار در وضعیت خلاص: برای جلوگیری از اتلاف انرژی و جلوگیری از فشار اضافی بر کاسه نمدهای پمپ حین راه رفتن، اهرم را در موقعیت وسط (Neutral) قرار دهید و بار را با سرعت مطمئن هدایت کنید. همیشه در سطوح هموار بار را به سمت جلو بکشید و از هل دادن نامتعادل خودداری کنید.
7. قرار دادن آرام بار: در نقطه تخلیه، اهرم را به نرمی بکشید تا پالت به آرامی روی زمین بنشیند و سپس جک را با زاویه مستقیم به بیرون بکشید.

جدول برنامه ریزی نگهداری و بازرسی دوره ای جک پالت دستی

نگهداری پیشگیرانه نقشی تعیین کننده در کاهش هزینه مالکیت و جلوگیری از خرابی های ناگهانی دارد:

عوامل موثر بر قیمت جک پالت دستی

هنگام خرید تجهیزات انبارداری، نگاه خریدار نباید صرفا محدود به قیمت فاکتور اولیه باشد، بلکه باید مفهوم هزینه کل مالکیت شامل طول عمر، هزینه قطعات یدکی و سهولت تعمیر را لحاظ کند. عوامل بنیادین تعیین کننده قیمت جک پالت دستی از نگاه سایت بالابر مارکت عبارتند از:

• کیفیت ساخت پمپ هیدرولیک: پمپ های ریخته گری شده با بدنه چدنی یکپارچه به مراتب بادوام تر و مقاوم تر از پمپ های جوشکاری شده دو پارچه هستند و به دلیل قابلیت تعمیر آسان، ارزش سرمایه گذاری بالاتری دارند.
• ضخامت و کیفیت فولاد شاسی: استفاده از ورق های فولادی با ضخامت ۳.۵ تا ۴ میلی متر مانع از خمیدگی شاخک ها زیر فشارهای حداکثری می شود.
• تکنولوژی جوشکاری و رنگ آمیزی: سازه هایی که با خطوط رباتیک جوشکاری شده و تحت پوشش رنگ پودری الکترواستاتیک کوره ای قرار می گیرند، در برابر سایش، رطوبت و خط و خش مقاومت فوق العاده ای دارند.
• نوع چرخ ها و سیستم آسانبر: بهره گیری از چرخ های دوبل تاندم همراه با چرخ های کمکی راهنما (آسانبر) در نوک شاخک ها، ورود و خروج به دهانه پالت های بدون کفپوش را بسیار تسهیل می کند.
• اصالت برند و دسترسی به خدمات پس از فروش: انتخاب محصول از مراکز تخصصی مانند بالابر مارکت تضمین می کند که کلیه کیت های تعمیری، واشرها، چرخ ها و قطعات یدکی در سال های پس از خرید همواره در دسترس خواهند بود.

سوالات متداول درباره جک پالت دستی

۱. چگونه ظرفیت مناسب جک پالت را برای انبار خود انتخاب کنیم؟

برای انتخاب درست، ابتدا سنگین ترین پالت موجود در انبار را وزن کنید. به عنوان یک قاعده مهندسی، همیشه ظرفیت اسمی دستگاه را ۲۰ تا ۳۰ درصد بالاتر از سنگین ترین محموله روزانه خود در نظر بگیرید تا پمپ و سازه فلزی همواره زیر حداکثر تنش کاری قرار نگیرند.

۲. تفاوت چرخ تکی شاخک با چرخ دوبل (تاندم) در چیست؟

مدل های تک چرخ برای حمل بارهای سبکتر در سطوح کاملا صاف و هموار سرامیکی یا اپوکسی مناسب هستند و ورود راحتی به زیر پالت دارند. در مقابل، چرخ های دوبل (دو چرخ در زیر هر شاخک) وزن بار را به شکل متوازن تری توزیع کرده و هنگام عبور از روی شکاف های کف، ریل ها و درزهای انقطاع انبار، کمترین ضربه و تنش را به شاسی وارد می کنند.

۳. علت بالا نرفتن شاخک های جک پالت هنگام پمپ زدن چیست؟

این مشکل معمولا به دو دلیل ساده رخ می دهد: اول، کمبود سطح روغن هیدرولیک در مخزن پمپ بر اثر نشتی های جزئی؛ دوم، نفوذ هوا به داخل مدار روغن. با هواگیری آسان سیستم (نگه داشتن اهرم در وضعیت تخلیه و همزمان زدن چند کورس پمپ ممتد) یا افزودن روغن هیدرولیک استاندارد، این ایراد به سادگی برطرف می شود.

۴. آیا استفاده از جک پالت دستی در شیب مجاز است؟

حرکت با بار روی سطوح شیب دار به دلیل عدم وجود سیستم ترمز دیسکی در مدل های استاندارد، خطرناک است و می تواند منجر به عدم کنترل بار شود. برای انبارهایی با رمپ یا سطوح شیب دار حتما باید از مدل های سفارشی مجهز به ترمز دستی و مکانیکی روی چرخ های فرمان استفاده گردد.

۵. چه روغنی برای پمپ هیدرولیک جک پالت مناسب است؟

بهترین روانکار برای سیستم های هیدرولیک این ابزار، روغن هیدرولیک استاندارد صنعتی با ویسکوزیته ISO VG 32 یا VG 46 است. استفاده از روغن های متفرقه، روغن موتور یا واسکازین های سنگین به دلیل آسیب به کاسه نمدها و ایجاد اختلال در حرکت پیستون ها اکیدا ممنوع است.

۴. آیا استفاده از جک پالت دستی در شیب مجاز است؟

حرکت با بار روی سطوح شیب دار به دلیل عدم وجود سیستم ترمز دیسکی در مدل های استاندارد، خطرناک است و می تواند منجر به عدم کنترل بار شود. برای انبارهایی با رمپ یا سطوح شیب دار حتما باید از مدل های سفارشی مجهز به ترمز دستی و مکانیکی روی چرخ های فرمان استفاده گردد.

۵. چه روغنی برای پمپ هیدرولیک جک پالت مناسب است؟

بهترین روانکار برای سیستم های هیدرولیک این ابزار، روغن هیدرولیک استاندارد صنعتی با ویسکوزیته ISO VG 32 یا VG 46 است. استفاده از روغن های متفرقه، روغن موتور یا واسکازین های سنگین به دلیل آسیب به کاسه نمدها و ایجاد اختلال در حرکت پیستون ها اکیدا ممنوع است.

۶. آیا امکان شستشوی جک پالت های دستی معمولی با آب وجود دارد؟

خیر، مدل های معمولی دارای اتصالات فولادی با رنگ استاندارد هستند و شستشوی مستقیم با آب یا قرارگیری مداوم در رطوبت موجب زنگ زدگی پین ها، فرسایش بلبرینگ چرخ ها و آسیب به مدار پمپ می شود. برای شستشوی مستقیم حتما باید از جک های تمام استیل ضد زنگ ۳۰۴ یا گالوانیزه گرم استفاده فرمایید.
